Deurdranger monteren: zo plaats je hem in 8 stappen

Een deurdranger monteren lukt in ongeveer 30 minuten met een boormachine, een kruiskopschroevendraaier en de meegeleverde boormal. Je kiest eerst de kant, plakt de mal op de deur, boort voor, schroeft het lichaam vast, zet de arm erop en stelt hem daarna af. In dit artikel lees je op welke kant van de deur de dranger hoort, welke maat dranger bij jouw deur past en hoe je de 8 stappen netjes doorloopt. Ook zie je welke fouten het vaakst voorkomen en hoe je ze voorkomt.

Deurdrangers

BESTEL EENVOUDIG ONLINE!

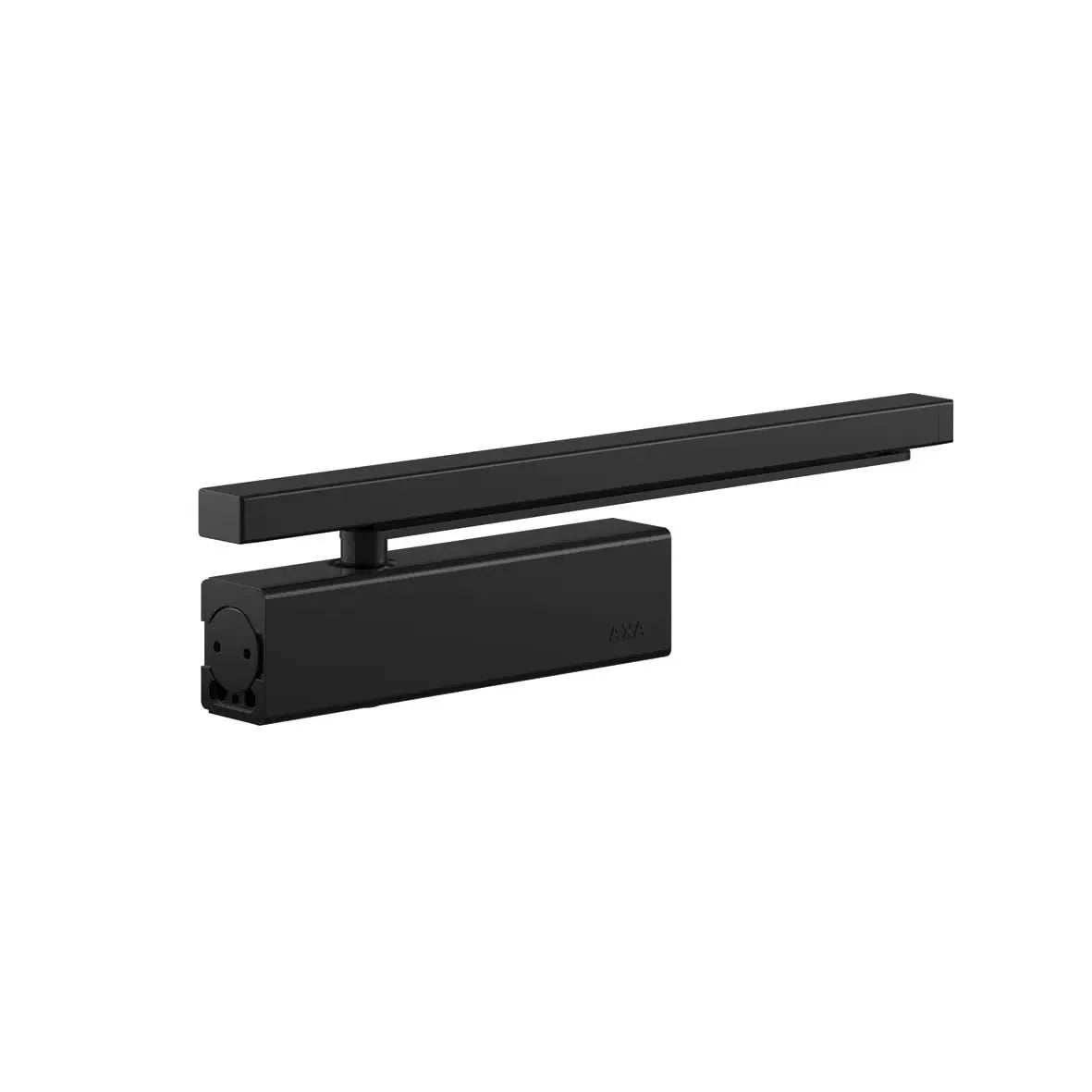

Deurdranger monteren: AXA 7509 glijarm deurdranger met boormal

deurdranger boormal

Deurdranger monteren: zo plaats je hem in 8 stappen

6 okt. 2026 Milan van de pol

Deurdranger monteren: eerst kiezen op welke kant hij komt

Voor je een gat boort, bepaal je waar de dranger komt. Dat bepaalt of het lichaam op de deur of op het kozijn zit, en of de arm trekt of duwt. Draait je deur naar je toe open, dan zet je het lichaam meestal op de deur aan de scharnierzijde (trekzijde). Draait hij van je af, dan kun je het lichaam op het kozijn zetten (duwzijde). Het boorsjabloon in de verpakking laat per variant zien welke gaten je nodig hebt.

Situatie	Lichaam komt op	Rail of arm komt op	Let op
Deur draait naar je toe open, trekzijde	De deur, bij de scharnieren	Het kozijn, boven de deur	Kozijn moet minstens zo diep zijn als de rail
Deur draait van je af, duwzijde	Het kozijn, boven de deur	De deur, bovenaan	Deur moet vrij kunnen draaien tot 180 graden
Schaararm op binnendeur	De deur of het kozijn	Arm steekt zichtbaar uit	Arm loopt niet tegen wand of kozijn aan

Weet je nog niet of je een glijarm of schaararm wilt? Lees dan eerst deurdranger met glijarm of schaararm: welke kies je?

Welke deurdranger past bij jouw deur?

Een dranger plaatsen heeft alleen zin als hij bij het gewicht en de breedte van de deur past. Is hij te licht, dan sluit de deur niet. Is hij te zwaar, dan opent de deur moeizaam. Meet dus eerst de breedte en schat het gewicht.

Model	Arm	Sluitkracht	Maximale deur	Prijs vanaf
Intersteel DR 122	Schaararm	EN 2 t/m 4	80 kg, 1100 mm	51,95 euro
Intersteel DR 124	Glijarm	EN 3	60 kg	75,99 euro
AXA 7508	Glijarm	EN 1 t/m 3	60 kg, 950 mm	67,15 euro
AXA 7509	Glijarm	EN 1 t/m 4	80 kg, 1100 mm	86,95 euro
AXA 7510 en 7511	Glijarm	EN 3 t/m 6	120 kg, 1400 mm	171,00 euro

De AXA 7508 tot en met 7511 hebben een maximale opening van 180 graden en een boormal in de doos. Heb je een brandwerende deur, dan moet de dranger gekeurd zijn. Lees daarvoor ons artikel over de vrijloopdranger op een brandwerende deur.

Wat heb je nodig om een deurdranger te plaatsen?

Het gereedschap is simpel. Je hebt een boormachine met een boortje van 3,5 tot 4 mm om voor te boren (kijk in de handleiding voor de exacte maat), een kruiskopschroevendraaier, een potlood, een waterpas en een trapje. Een tweede paar handen helpt als de deur zwaar is. Het schroefwerk zit meestal in de verpakking. Heb je andere schroeven nodig voor een stalen of metalen deur of kozijn, kijk dan bij ons bevestigingsmateriaal.

Een deurdranger zelf monteren in 8 stappen

Reken op ongeveer 30 minuten bij je eerste dranger. De volgorde hieronder voorkomt de meeste fouten.

Stap 1: controleer de deur

Een dranger kan een scheve of klemmende deur niet repareren. Sluit de deur nu al zonder haperen? Zo niet, los dat eerst op met deur afstellen bij een klemmende deur.

Stap 2: plak de boormal op de goede plek

Houd de mal tegen de deur of het kozijn, zet hem waterpas en plak hem vast met tape. Zorg dat de zijkant van de mal netjes langs de rand van de deur loopt. Een mal die 2 mm scheef zit, geeft een arm die later klemt.

Stap 3: markeer en boor voor

Prik de boorpunten door de mal met een potlood of spijker en boor voor op de diepte van de schroef. Hout boor je voor om te voorkomen dat het splijt. Bij een metalen kozijn gebruik je metaalschroeven of popnagels die passen bij het materiaal.

Stap 4: schroef het lichaam vast

Zet het lichaam van de dranger op de voorgeboorde gaten en draai de schroeven stevig aan. Het lichaam moet vlak tegen de deur of het kozijn liggen. Zit er speling, draai dan de schroeven bij.

Stap 5: plaats de arm of rail

Bij een glijarm schroef je de rail vast op het kozijn of op de deur, op de afstand die de mal aangeeft. Bij een schaararm monteer je het tegenstuk op het kozijn. Houd de deur ongeveer 90 graden open terwijl je de arm op de as klikt.

Stap 6: zet de arm in de goede hoek

Bij de meeste modellen zet je de arm op de as met de deur in de gesloten stand en span je hem daarna een kwart tot een halve slag voor. Lees in de handleiding welke stand bij jouw model hoort. Een arm die te los zit, geeft een dranger die de deur niet dichtkrijgt.

Stap 7: stel de sluitsnelheid in

Open de deur helemaal, laat hem los en kijk hoe hij sluit. Een deur hoort in ongeveer 5 tot 7 seconden dicht te gaan. Welke schroef wat doet, lees je in deurdranger afstellen: welke schroef doet wat?

Stap 8: test de deur drie keer

Laat de deur drie keer volledig open en dicht gaan en voel of hij zacht in het slot valt. Test hem ook met de wind erop, zeker op een buitendeur.

Welke fouten komen het vaakst voor?

Vier fouten zien we steeds terug.

Fout	Gevolg	Oplossing
Mal scheef geplakt	Arm klemt of de deur sluit krom	Mal opnieuw plakken en met waterpas controleren
Dranger te licht voor de deur	Deur sluit niet of blijft net open staan	Hogere EN-klasse of zwaarder model
Niet voorgeboord in hout	Hout splijt, schroeven houden niet	Gat vullen met houtlijm en tandenstoker, opnieuw voorboren
Arm te los gezet	Dranger heeft te weinig spanning	Arm van de as halen en een stand verder zetten

Uit de praktijk van onze showroom

Een klant belde ons omdat zijn nieuwe dranger op de bijkeukendeur de deur niet meer helemaal dichtkreeg. De deur was 880 mm breed en woog ongeveer 25 kg, dus de dranger zelf was goed gekozen. De boormal bleek echter 3 mm te hoog geplakt, waardoor de arm in een te scherpe hoek stond. Hij heeft de rail 3 mm lager gezet met nieuwe gaatjes en de deur sloot meteen in 6 seconden zacht in het slot. Het kostte hem vijf extra minuten en twee nieuwe schroeven.

Wat bestel je nu?

Kies op deurbreedte en gewicht, niet op merk.

Binnendeur tot 60 kg en 950 mm: een glijarm uit de collectie deurdranger met glijarm, bijvoorbeeld de AXA 7508.

Voordelige keuze voor een bijkeuken of berging: een model uit de collectie deurdranger met schaararm.

Zwaardere deur tot 80 kg: de AXA 7509 of de Intersteel DR 122 uit onze deurdrangers.

Deur die soms open moet blijven: een deurbuffer vangt de deur op zonder de dranger te belasten.

Hulp nodig?

Weet je niet zeker welke dranger bij jouw deur past of zit je vast bij het plaatsen? Stuur ons de breedte van de deur, een schatting van het gewicht en een foto van de situatie. Dan zeggen we welk model je nodig hebt en op welke kant hij hoort.

Veelgestelde vragen

Kan ik een deurdranger zelf monteren?

Ja. Met een boormachine, een schroevendraaier en de meegeleverde boormal doe je het in ongeveer 30 minuten. Plak de mal waterpas en boor in hout altijd voor.

Op welke kant van de deur monteer ik de deurdranger?

Meestal aan de scharnierzijde. Draait de deur naar je toe open, dan zit het lichaam op de deur. Draait hij van je af, dan kan het lichaam op het kozijn. Bij AXA-modellen kan de dranger aan trek- of duwzijde van de deur of het kozijn.

Welke deurdranger heb ik nodig voor mijn deur?

Dat hangt af van breedte en gewicht. Voor een deur tot 950 mm en 60 kg volstaat bijvoorbeeld de AXA 7508. Tot 1100 mm en 80 kg neem je de AXA 7509 of de Intersteel DR 122.

Hoe lang duurt het om een deurdranger te plaatsen?

Een eerste keer ongeveer 30 minuten, een geoefende klusser doet het in 15 minuten. De meeste tijd zit in het netjes plakken van de mal en het afstellen.

Kan ik een deurdranger op een brandwerende deur monteren?

Alleen als de dranger gekeurd is voor die deur, bijvoorbeeld volgens EN 1154 en EN 1634 zoals de AXA 7508 tot en met 7511. Losse openhoudsets zijn niet toegestaan op brandwerende deuren.

Waarom sluit mijn deur niet na het monteren?

Meestal is de dranger te licht voor de deur, zit de arm te los of staat de rail scheef. Controleer eerst de EN-klasse en de stand van de arm voor je aan de regelschroeven draait.

Kan ik een oude deurdranger vervangen door een nieuwe?

Ja. Passen de boorgaten van het nieuwe type op de oude, dan is het zo gebeurd. Anders plak je de nieuwe mal erover en boor je nieuwe gaten. Dek de oude gaten af of vul ze met houtlijm en tandenstokers.
