Kastdeur afstellen: zo hangt je deurtje weer recht

Een kastdeur afstellen kost je minder tijd dan het uitzoeken welke schroef je moet hebben. Hangt je deurtje scheef, loopt de naad taps of sluit hij niet meer aan, dan is dat bijna altijd op te lossen met een kruiskopschroevendraaier en drie kwartslagen. Nieuwe fronten bestellen hoeft zelden. We leggen uit welke schroef op het potscharnier welke richting verstelt, in welke volgorde je te werk gaat en wanneer afstellen niet meer helpt. Inclusief de maten van de potscharnieren die wij voeren, zodat je weet wat je bestelt als een scharnier echt op is.

Potscharnieren

BESTEL EENVOUDIG ONLINE!

kastdeur afstellen

Kastdeur afstellen: zo hangt je deurtje weer recht

18 sep. 2026 Milan van de pol

Welke schroef stel je waarvoor bij?

Een kastdeur afstellen doe je aan het scharnier en niet aan de deur. Elk potscharnier heeft drie verstelrichtingen en voor elke richting zit er een eigen schroef op. Weet je welke schroef wat doet, dan ben je per deurtje in een paar minuten klaar.

De korte versie: de voorste schroef op de scharnierarm schuift de deur naar links of rechts, de achterste schroef trekt hem naar voren of duwt hem naar achteren, en de schroeven waarmee de montageplaat aan de kastwand zit bepalen de hoogte.

Richting	Welke schroef	Wat je ermee oplost	Verstelbereik
Zijdelings (links of rechts)	Voorste schroef op de scharnierarm, het dichtst bij de deur	Naad tussen twee deurtjes te groot of te klein, deur loopt aan tegen de buurdeur	Ongeveer 2 mm naar elke kant
Diepte (voor of achter)	Achterste schroef, meestal in een langwerpig gat	Deur staat bol, sluit niet aan, of klemt tegen de kastwand	Ongeveer 0 tot 3 mm
Hoogte (op of neer)	De twee schroeven van de montageplaat in de kast	Deur hangt scheef, boven ruimer dan onder	Ongeveer 2 mm op en neer
Sluitsnelheid	Schakelaartje op de softclose-demper	Deur valt te hard of blijft halverwege hangen	Twee of drie standen

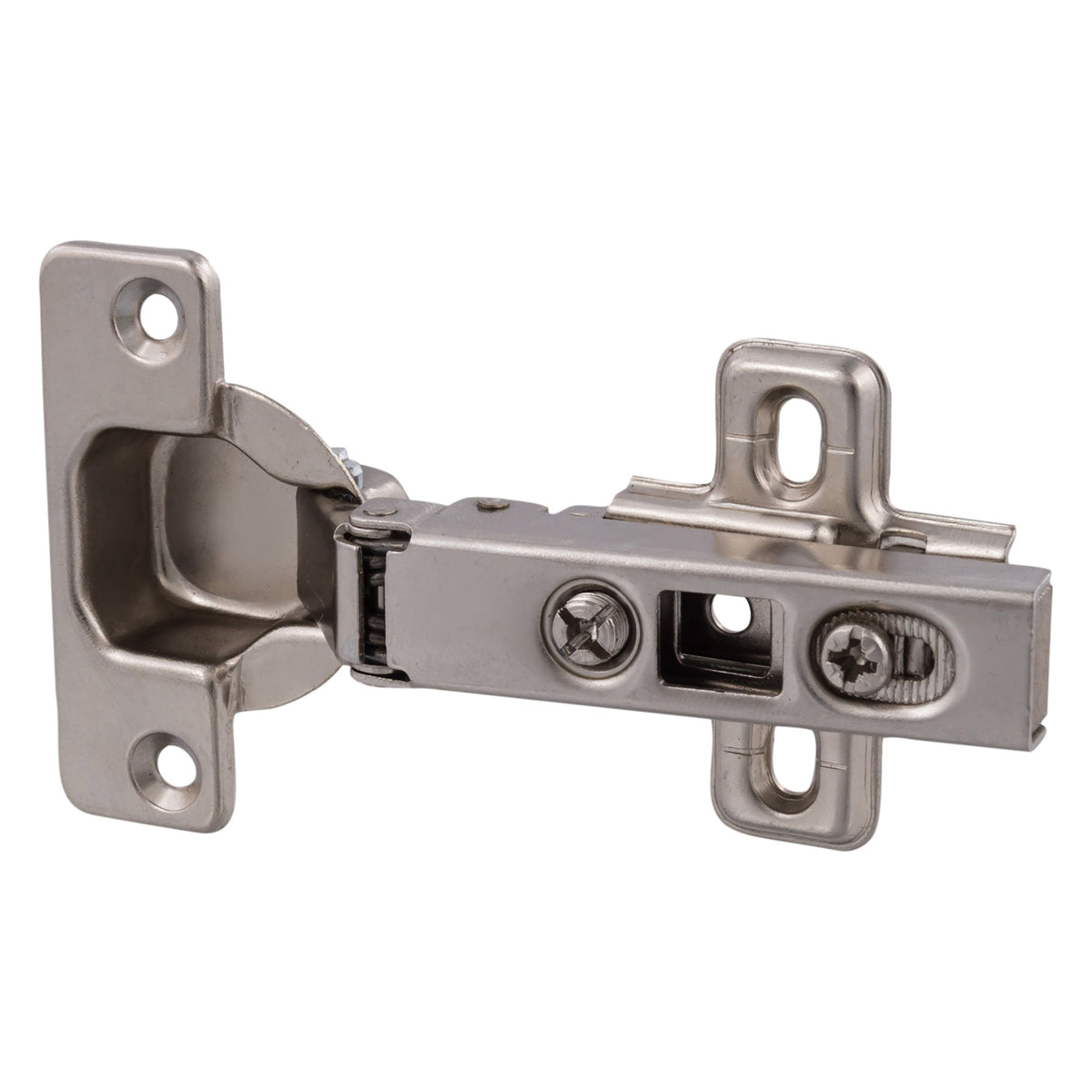

Zo vind je de schroeven op jouw scharnier

Doe het deurtje open en kijk naar de arm die van het ronde potje naar de kastwand loopt. Op die arm zie je twee kruiskopschroeven achter elkaar. De voorste zit vlak bij het potje, de achterste zit bij de montageplaat. Zitten er op jouw scharnier drie schroeven zichtbaar, dan is de derde meestal de klemschroef die de arm op de plaat vasthoudt. Die gebruik je niet om af te stellen, maar om de deur los te nemen.

Bij een clip-on scharnier ontbreekt die klemschroef en klik je de arm los met een lipje. Dat scheelt gepriegel, want je kunt de deur eraf halen zonder ook maar iets aan de afstelling te veranderen.

Kastdeur afstellen in vier stappen

Pak een kruiskopschroevendraaier PH2 en werk in deze volgorde. Doe je het door elkaar, dan blijf je aan het draaien.

Zet eerst de hoogte goed. Draai de schroeven van de montageplaat een halve slag los, schuif de deur op of neer en draai ze weer vast. Doe dit bij alle scharnieren van die deur tegelijk, anders trek je de deur krom.
Stel dan de zijkant af. Draai aan de voorste schroef en kijk naar de naad met de deur ernaast. Een kwartslag is vaak al genoeg. Naar rechts draaien haalt de deur meestal naar de scharnierkant toe.
Stel daarna de diepte af. Draai aan de achterste schroef tot de deur overal even ver van de kast af staat. Sluit hem tussendoor een paar keer om te voelen of hij nergens aanloopt.
Controleer van een afstand. Ga twee meter achteruit en kijk naar de hele kastwand in plaats van naar dat ene deurtje. Een deur die op zichzelf recht hangt kan er tussen de buren nog steeds scheef uitzien.

Loopt de deur na het afstellen nog steeds aan, kijk dan of het scharnier zelf niet versleten is. Speling in de arm haal je er met geen enkele schroef uit, dan is vervangen de enige oplossing.

Kastdeur afstellen met 2 schroeven

Veel keukenkastjes en oudere kasten hebben scharnieren met maar twee zichtbare schroeven op de arm. Dat is geen uitgeklede versie, het is gewoon het standaardmodel. Je stelt er zijdelings en in de diepte mee af. De hoogte zit bij dit type altijd in de montageplaat.

Zie je maar een schroef op de arm, dan heb je een scharnier met excentrische verstelling. Die ene schroef is een nok die de deur zijwaarts verschuift. De diepte regel je dan met de montageplaat.

Welk potscharnier zit er in jouw kast?

Voordat je iets bestelt is het handig te weten wat er hangt. Meet het ronde gat in het deurtje en let op hoe de deur ten opzichte van de kastwand staat. Dit zijn de maten en types die wij voeren.

Boorgat	Type	Openingshoek	Bevestiging	Waar je het tegenkomt
Ø 35 mm	Opdek (deur valt over de kastwand)	110 graden	Inbouw of clip-on	De meeste keukenkasten en losse kasten
Ø 35 mm	Half opdek (twee deuren delen een tussenwand)	110 graden	Inbouw of clip-on	Dubbele kasten met een middenschot
Ø 35 mm	Inliggend (deur valt binnen het kastframe)	110 graden	Inbouw of clip-on	Kasten met een zichtbaar frame, boekenkasten
Ø 35 mm	Opdek groothoek	170 graden	Inbouw	Kasten met uittrekbare manden, hoekopstellingen
Ø 35 mm	Opdek, half opdek of inliggend	95 graden	Inbouw	Dulimex, ondiepe kasten en nachtkastjes
Ø 26 mm	Opdek compact	95 graden	Inbouw	Dunne deurtjes en kleine meubels

De afstand van het hart van het boorgat tot de deurrand is bij een 35 mm scharnier meestal 22,5 mm. Montageplaten komen in hoogte 0, 3 en 6 mm, en die hoogte bepaalt hoe ver de deur van de kast af komt te staan. Vervang je een scharnier, neem dan de oude mee naar de potscharnieren en vergelijk potdiepte en plaathoogte, niet alleen de diameter.

Wat doe je bij welke klacht?

Bijna elke klacht komt neer op een van deze vijf situaties.

De naad tussen twee deurtjes loopt taps. Onder 1 mm en boven 5 mm betekent hoogteverschil. Begin bij de montageplaat van het onderste scharnier.
Het deurtje van het keukenkastje raakt de buurdeur. Stel zijdelings af met de voorste schroef, een kwartslag per keer.
De deur staat bol en sluit alleen als je hem aandrukt. Dat is de diepte. Draai de achterste schroef aan tot de deur plat tegen de kast ligt.
De deur zakt langzaam terug open. Het scharnier heeft geen veerkracht meer, of het is een scharnier zonder veer. Een kogelsnapper of een nieuw scharnier lost dit op.
Een zware deur van massief hout zakt na een paar weken terug. Twee scharnieren zijn dan te weinig. Zet er een derde bij, op de helft tussen de twee bestaande.

Gaat het om een opklappende klep en niet om een draaideur, dan zit de oorzaak meestal niet in het scharnier maar in de kracht van de gasveer. Dat vraagt een andere aanpak, die staat in onze blog over de juiste kracht voor een kastklep.

Uit de praktijk van onze showroom

Een klant uit Doetinchem kwam langs met een foto van zijn keuken uit 2011. Veertien deurtjes, en bij vier ervan liep de naad zichtbaar scheef: boven 5 mm en onder 1 mm. Hij had al twee offertes voor nieuwe fronten liggen, de laagste op 1.900 euro.

We hebben de foto uitvergroot en gezien dat de scharnieren nog prima waren. Alleen de montageplaten van de onderste scharnieren waren in de loop der jaren een paar millimeter gezakt in het spaanplaat. Advies: schroeven een halve slag los, deur optillen, vastdraaien, en op de vier plekken waar het gat uitgesleten was een schroef van 4 x 35 mm in plaats van de originele 4 x 16 mm. Hij was in veertig minuten klaar en betaalde 6 euro voor een doosje schroeven.

Twee scharnieren waren wel op. Die heeft hij vervangen door clip-on exemplaren met softclose, zodat hij de deurtjes voortaan zonder schroevendraaier los kan halen bij het schoonmaken.

Wat bestel je nu?

Afstellen kost je niets. Deze onderdelen heb je nodig zodra afstellen niet meer helpt.

Scharnier versleten of gebroken? Kies hetzelfde type terug: opdek potscharnieren als de deur over de kastwand valt, half opdek potscharnieren bij een gedeelde tussenwand en inliggende potscharnieren als de deur binnen het frame valt.
Weet je niet welk type je hebt? Begin bij het complete overzicht met potscharnieren en lees eerst onze uitleg over inliggend, half opdek of opdek.
Schroefgaten uitgesleten? Langere of dikkere schroeven vind je bij bevestigingsmateriaal.
Deur valt steeds open? Een kogelsnapper houdt hem dicht zonder dat je aan het scharnier komt.
Toch een hele kast onder handen nemen? Nieuwe meubelgrepen en soepele ladegeleiders maken meteen het verschil. Hoe je die kiest staat in onze blog over ladegeleiders kiezen en monteren.

Hulp nodig?

Kom je er met draaien niet uit, stuur ons dan een foto van het open scharnier en van de naad. Aan die twee foto's zien we meestal binnen een minuut of het een afstelklus is of een vervangklus, en welk type je nodig hebt. Wil je liever eerst voelen hoe een softclose-scharnier loopt, loop dan binnen in de showroom in Didam. We hebben er proefkastjes staan waar je zelf aan kunt draaien.

Veelgestelde vragen

Welke schroef gebruik ik om een kastdeur hoger te zetten?

Niet een schroef op de scharnierarm, maar de twee schroeven waarmee de montageplaat aan de kastwand zit. Draai die een halve slag los, schuif de deur omhoog en draai ze weer vast. Doe dit bij alle scharnieren van die deur tegelijk.

Hoe stel ik een kastdeur af met 2 schroeven?

Met twee schroeven op de arm regel je de zijkant en de diepte. De voorste schroef schuift de deur naar links of rechts, de achterste naar voren of naar achteren. Voor de hoogte moet je bij dit type altijd aan de montageplaat zijn.

Hoeveel kun je een kastdeur verstellen?

Bij een standaard potscharnier is dat ongeveer 2 mm naar links of rechts, ongeveer 3 mm in de diepte en ongeveer 2 mm in hoogte. Moet je verder dan dat, dan zit het probleem in de kast of in het boorgat en niet in de afstelling.

Mijn schroef draait rond in het spaanplaat, wat nu?

Het gat is uitgesleten. Draai er een dikkere of langere schroef in, bijvoorbeeld 4 x 35 mm in plaats van 4 x 16 mm. Is het gat echt rond, vul het dan eerst met een houten deuvel en lijm en boor daarna opnieuw voor.

Hoeveel scharnieren heeft een kastdeur nodig?

Tot ongeveer 100 cm hoogte en een normaal gewicht volstaan twee scharnieren. Bij hogere deuren, bij massief hout of bij glas ga je naar drie of vier. Zakt je deur steeds terug na het afstellen, dan is een extra scharnier vaak de echte oplossing.

Welk boorgat heeft een potscharnier?

Bijna altijd Ø 35 mm, met het hart van het gat op ongeveer 22,5 mm van de deurrand. Voor dunne deurtjes en kleine meubels bestaat er een compacte uitvoering met Ø 26 mm. Meet het gat op voor je bestelt, want die twee zijn niet uitwisselbaar.

Kan ik softclose toevoegen aan mijn bestaande scharnieren?

Soms wel. Er zijn opzetdempers die je op de scharnierarm klikt. Past dat niet, dan vervang je het scharnier door een clip-on model met ingebouwde demper. De boorgaten blijven hetzelfde, dus je hoeft niets opnieuw te boren.

Werkt dit ook bij een IKEA kastdeur?

Ja. IKEA gebruikt het Europese standaardsysteem met een boorgat van Ø 35 mm, dus het afstellen gaat precies zoals hierboven. Alleen de vorm van de montageplaat wijkt soms af, dus vergelijk die goed als je een scharnier vervangt.

Tags: kastdeur afstellen keukenkastje afstellen meubelbeslag potscharnier potscharnier afstellen potscharnieren scharnieren kastdeur afstellen technische kennis
