Wat is een espagnolet precies?
Een espagnolet, ook wel draairoede of stangenslot genoemd, is een mechanische sluiting waarbij een kruk, hendel of sleutel twee stangen tegelijk bedient. Een stang schuift omhoog het kozijn in, de andere schuift omlaag de dorpel in. Beide vallen in een sluitplaat. Zo vergrendel je een deur of raam met een beweging op twee punten tegelijk, wat sterker is dan een enkel slot en fijner in gebruik bij dubbele deuren en ramen.
Twijfel je nog welk type espagnolet bij jouw deuren past, lees dan eerst onze keuzehulp espagnolet. Hier leggen we vooral de werking en de montage uit.
Espagnolet voor deuren en ramen: wat is het verschil?
| Type | Bediening | Stanglengte |
|---|---|---|
| Deurespagnolet (pompstangenslot) | Hendel of pompbeweging | meestal 2000 tot 2200 mm |

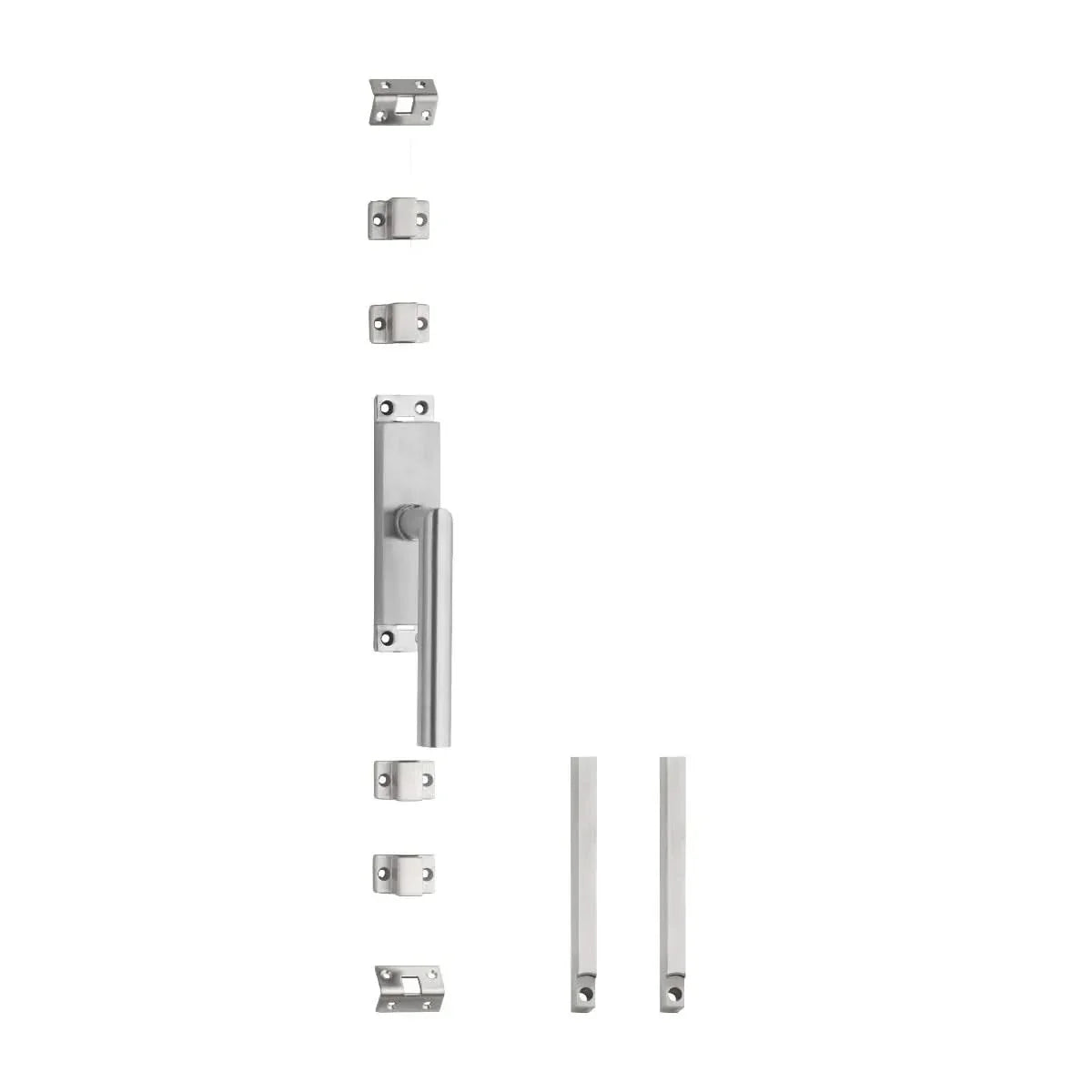

| Kruk-espagnolet | Gewone deurkruk | 2 x 1245 mm (dubbele stangenset) |
| Raamespagnolet (krukespagnolet) | Halfkruk of kruiskruk | korter, past op raamformaat |
De werking is bij alle drie hetzelfde. Alleen de afmetingen en de manier van bedienen verschillen.
Hoe bedien je een espagnolet?
Je draait of heft de kruk. De bovenstang schuift omhoog het kozijn in, de onderstang schuift omlaag de dorpel in, en de deur of het raam zit op twee punten tegelijk vast. Sommige espagnoletten zijn bovendien afsluitbaar met een cilinder, voor extra veiligheid op een passieve deur.
Op welke maat monteer je een espagnolet?
Meet deze maten voor je gaat boren. Ze bepalen waar de espagnolet komt en hoe lang je de stangen afzaagt.
| Onderdeel | Maat |
|---|---|
| Harthoogte espagnoletbehuizing (deur) | ca. 1050 mm |
| Afstand tot de kopse kant van de deur | ca. 50 mm |
| Stanglengte | afstand tot de dorpel plus 50 mm |
| Boordiepte sluitplaten | ca. 12 mm |
Espagnolet monteren in 6 stappen
- Teken de positie van de espagnoletbehuizing, de schroefgaten en de boven- en onderstang af op de deur, op harthoogte 1050 mm en 50 mm vanaf de kopse kant.
- Meet de afstand van de onderzijde van het slot tot de dorpel en van de bovenzijde tot de bovendorpel. Tel bij beide 50 mm op.
- Zaag of slijp de stangen op de berekende lengte.
- Plaats de stangen in het stangenslot, zet de kruk of hendel in gesloten stand en schuif de geleiders over de stangen op 50 mm van de dorpels.
- Open de kruk en schroef de espagnolet vast. Controleer of de stangen kaarsrecht lopen, anders klemmen ze in de geleiders.
- Sluit de espagnolet voorzichtig, markeer waar de stangen het kozijn raken, boor de sluitplaatgaten 12 mm diep en schroef de sluitplaten vast.
Bij een stolpnaalddeur monteer je de espagnolet altijd op de deur die in de stolp valt, en let je erop dat je geen schroeven in het glas draait. Een raamespagnolet monteer je op dezelfde manier, alleen zet je de geleiders dichter bij elkaar en komt de kruk meestal in het midden van het raam.
Stangen lopen stroef of grijpen niet, wat is er mis?
Grijpt een pen niet in de sluitplaat, dan ligt dat vrijwel altijd aan de uitlijning van de geleiders of de sluitplaten zelf, niet aan de espagnolet. Schuif de geleider een paar millimeter op of verzet de sluitplaat, en test opnieuw. Loopt de kruk zwaar terwijl de stangen wel recht zitten, dan is een stang net te lang gezaagd en loopt hij vast tegen de bodem van de sluitplaat. Zaag in dat geval een paar millimeter van de stang af.
Uit de praktijk van onze showroom
Een klant in Zutphen monteerde zelf een nieuwe kruk-espagnolet op zijn tuindeuren, maar de bovenste pen viel net niet in de sluitplaat. Bij navraag bleek de stang 8 mm te kort gezaagd, waardoor de marge van 50 mm boven de dorpel niet werd gehaald. Met een nieuwe stangenset van 1245 mm, exact de maat van de set die hij al in huis had, greep de pen daarna in één keer goed.
Wat bestel je nu?
Weet je de stanglengte en of je een deur- of raamespagnolet nodig hebt, bestel dan in onze espagnolet-collectie. Bedien je liever met een gewone deurkruk, kijk dan naar een kruk-espagnolet met stangenset. Voor de losse raamkruk aan de andere kant van hetzelfde raam kijk je bij onze raamkrukken. Gaat het om een voordeur met een meerpuntssluiting in plaats van losse stangen, lees dan onze uitleg over de meerpuntssluiting.
Hulp nodig?
Twijfel je over de juiste stanglengte of welke sluitplaten je nodig hebt? Stuur ons de deurhoogte en een foto van je huidige espagnolet, dan rekenen wij de juiste maat voor je uit.
Veelgestelde vragen
Wat is een espagnolet?
Een meerpuntssluiting, ook wel draairoede of stangenslot genoemd. Met één beweging van de kruk schuiven twee stangen tegelijk in het kozijn en de dorpel, voor een steviger sluiting dan een enkel slot.
Wat is het verschil tussen een deurespagnolet en een raamespagnolet?
Een deurespagnolet heeft lange stangen (rond 2000 tot 2200 mm) en wordt vaak met een hendel bediend. Een raamespagnolet is compacter met kortere stangen en wordt met een halfkruk of kruiskruk bediend.
Op welke hoogte monteer je een espagnolet op een deur?
Op een harthoogte van ongeveer 1050 mm en op ongeveer 50 mm vanaf de kopse kant van de deur.
Hoe bepaal ik de lengte van de stangen?
Meet de afstand van het slot tot de boven- en onderdorpel en tel daar telkens 50 mm bij op, zodat de stangen goed in de sluitplaten vallen. Daarna zaag of slijp je ze op maat.
Kan ik een espagnolet zelf monteren?
Ja, het is een prima doe-het-zelfklus mits je nauwkeurig meet. Let er bij een stolpdeur op dat je de espagnolet op de deur in de stolp plaatst en geen schroeven in het glas draait.
Mijn espagnolet grijpt niet goed, wat is er mis?
Meestal ligt het aan de uitlijning van de geleiders of de sluitplaten, niet aan de espagnolet zelf. Schuif de geleider een paar millimeter op of verzet de sluitplaat. Loopt de kruk zwaar, dan is een stang mogelijk te lang gezaagd.
