Doornmaat meten: zo weet je binnen een minuut welk slot past

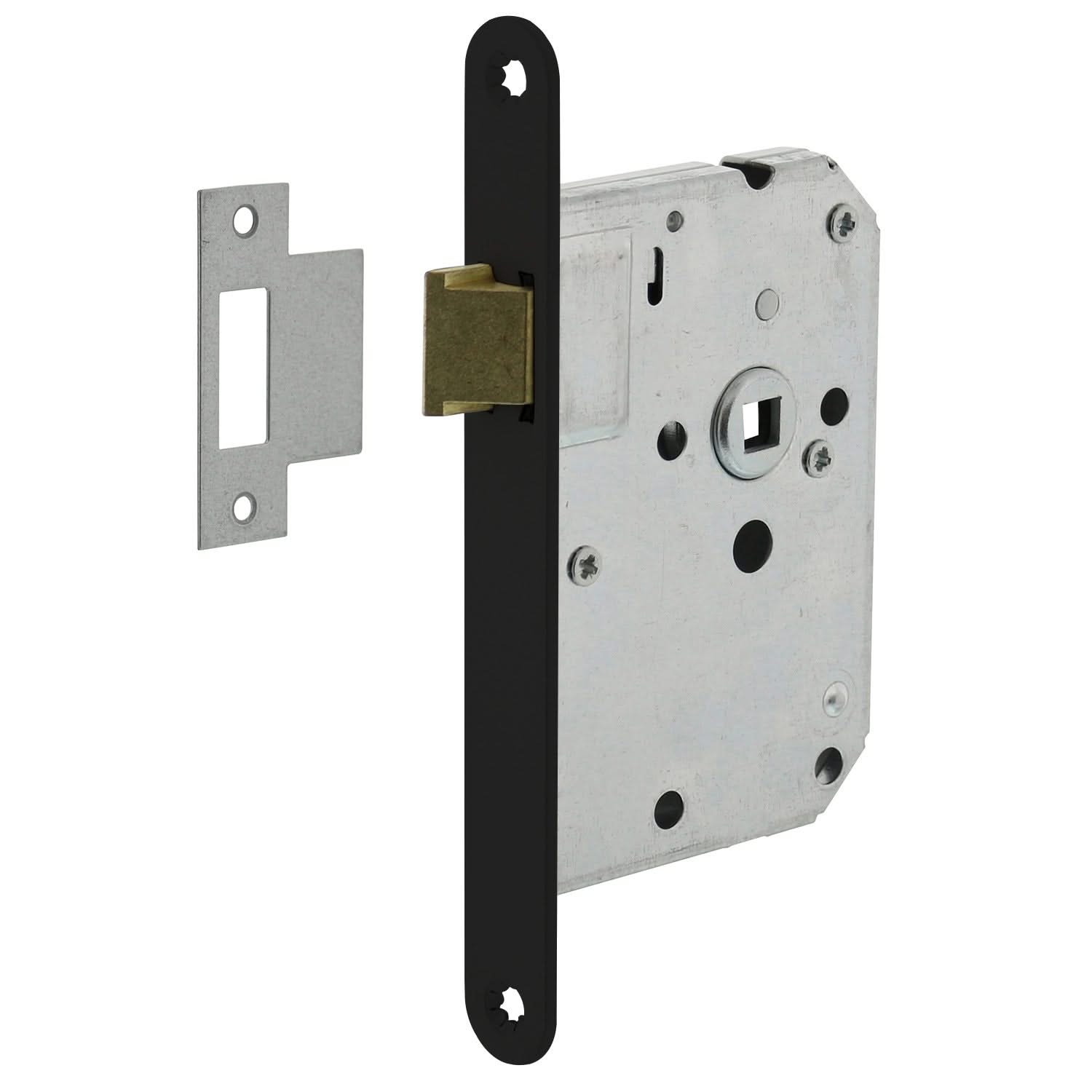

De doornmaat is de afstand van de voorkant van je slot tot het midden van het krukgat. In Nederland is dat bijna altijd 50, 55 of 60 mm. Pak een liniaal, meet die afstand, en je weet welk insteekslot je nodig hebt. Hieronder staat hoe je meet, welke maat bij welk type deur hoort en welke fout het vaakst wordt gemaakt: de doornmaat verwarren met de PC-maat. Dat zijn twee verschillende afstanden en je hebt ze allebei nodig.

Insteeksloten

BESTEL EENVOUDIG ONLINE!

doornmaat

Doornmaat meten: zo weet je binnen een minuut welk slot past

1 sep. 2025 Freek Langenhuijsen

Welke doornmaten bestaan er?

De doornmaat loopt op in stappen van 5 mm. In Nederlandse woningen kom je er in de praktijk drie tegen.

Doornmaat	Waar je die tegenkomt	Waar de kruk komt te zitten
50 mm	Standaard binnendeuren, nieuwbouw	Dicht bij de deurrand
55 mm	Veel voorkomende renovatiemaat	Iets verder naar binnen
60 mm	Zwaardere deuren en buitendeuren	Duidelijk verder naar binnen
65 tot 80 mm	Zeldzaam, dikke deuren en bedrijfsdeuren	Ver naar binnen

Let op bij sloten uit Duitsland of Frankrijk. Daar zijn afwijkende standaardmaten gebruikelijk, waardoor een slot niet netjes uitlijnt met je bestaande beslag of kozijn.

Zo meet je de doornmaat

Je hebt alleen een schroevendraaier en een liniaal nodig. Reken op twee minuten.

Draai de twee schroeven in de voorplaat los en trek het slot uit de deur.
Leg het slot plat neer met de voorplaat naar links.
Meet van de voorkant van de voorplaat tot het midden van het vierkante krukgat. Niet tot de rand van dat gat, maar tot het hart.
Kom je op 50, 55 of 60 mm uit? Dan heb je een standaardmaat en past een nieuw slot zonder freeswerk.

Wil je het slot liever niet uit de deur halen? Meet dan vanaf de zijkant van de deur tot het midden van de kruk. Dat is dezelfde afstand, alleen iets minder nauwkeurig omdat de voorplaat een paar millimeter verzonken ligt.

De meest gemaakte fout: meten naar het midden van het cilindergat in plaats van naar het krukgat. Dat levert je de PC-maat op en dat is een andere maat, zie hieronder.

Doornmaat, PC-maat en slotsparing: het verschil

Drie termen die door elkaar worden gehaald, terwijl ze iets anders meten. Je hebt ze allebei nodig om een slot en het bijbehorende beslag te bestellen.

Maat	Wat je meet	Gangbare waarden
Doornmaat	Voorplaat tot hart krukgat	50, 55 of 60 mm
PC-maat (slotsparing)	Hart krukgat tot hart cilindergat	55, 72 of 92 mm
Badkamer-as	Hart krukgat tot hart vrij-bezetgat	57 of 63 mm
Krukstift	Zijde van het vierkante gat	8 mm standaard
Voorplaat	Breedte en lengte van de plaat	20 tot 24 mm breed, 235 tot 245 mm lang

De doornmaat bepaalt of het slot in de sparing van je deur past. De PC-maat bepaalt welk schild of rozet erop past. Een loopslot heeft geen cilinder en dus geen PC-maat, maar wel een doornmaat.

Insteekslot vervangen in zes stappen

Heb je gemeten en het juiste slot in huis? Dan zit je in twintig minuten weer dicht. Je hebt een schroevendraaier nodig en eventueel een steekbeitel als de nieuwe voorplaat iets groter is.

Haal de kruk eraf. Draai de rozetten of het schild los en trek de krukstift eruit. Zit er een cilinder in, draai dan eerst de stelschroef in de voorplaat los en trek de cilinder eruit met de sleutel er half in.
Draai de twee schroeven in de voorplaat los en trek het slot aan de voorplaat uit de deur. Zit het klem, wrik dan voorzichtig met een schroevendraaier.
Leg oud en nieuw slot naast elkaar. Controleer doornmaat, PC-maat en de lengte van de voorplaat. Wijkt de voorplaat af, dan moet je de sparing bijsteken.
Controleer de dagschoot. De schuine kant moet naar het kozijn wijzen. Klopt dat niet, haal de schoot er dan uit, draai hem om en zet hem terug.
Schuif het nieuwe slot erin en draai de voorplaat vast. Nog niet te strak, zodat je kunt uitlijnen.
Zet de cilinder en de kruk terug en test met de deur open. Loopt alles soepel, draai dan pas alles definitief vast en controleer of de dagschoot netjes in de sluitplaat valt.

Valt de deur niet lekker dicht, dan zit het meestal niet aan het slot maar aan de sluitplaat in het kozijn. Die kun je een paar millimeter verschuiven of bijvijlen.

Gemeten? Dan bestel je dit

De doornmaat vertelt je welke maat je nodig hebt, het type deur vertelt je welk slot. Zo kies je het juiste.

Situatie	Wat je nodig hebt
Binnendeur die niet op slot hoeft	Een loopslot, meestal doornmaat 50 mm
Toilet of badkamer	Een badkamerslot met as 57 of 63 mm
Voordeur of achterdeur	Een cilinderslot in PC55 of PC72, vaak doornmaat 55 of 60 mm
Berging, schuur of kast	Een klavierslot met gewone baardsleutel

Het volledige aanbod staat bij de insteeksloten, en de bijbehorende cilinders en krukstiften vind je daar vlakbij. Weet je de draairichting van je deur nog niet, dan lees je dat in draairichting deur bepalen.

Uit de praktijk van onze showroom

Een klant uit Apeldoorn stond aan de balie met een slot in zijn hand en de mededeling dat hij doornmaat 72 nodig had. Dat bestaat niet. Hij had gemeten tot het midden van het cilindergat in plaats van tot het krukgat, dus hij had zijn PC-maat te pakken.

Zijn werkelijke doornmaat bleek 55 mm. Had hij op 72 besteld, dan was het slot niet in de sparing gegaan en had hij zijn deur moeten uitfrezen. Dat is precies de fout die we hier het vaakst zien.

Onthoud dus: doornmaat meet je naar het vierkante gat, PC-maat naar het ronde gat. Twee gaten, twee maten, en je hebt ze allebei nodig.

Hulp nodig?

Weet je niet zeker of je goed hebt gemeten? Leg je oude slot op tafel met de voorplaat naar links, leg er een liniaal naast en stuur ons die foto. Wij lezen de doornmaat en de PC-maat er zo af en zeggen je welk slot erin past. Dat kost je een appje en scheelt je een retourzending.

Veelgestelde vragen

Wat is de doornmaat van een slot?

De afstand van de voorkant van het slot, de voorplaat, tot het midden van het vierkante krukgat. Die maat bepaalt hoe ver de kruk van de rand van de deur af komt te zitten.

Welke doornmaten komen in Nederland voor?

Vooral 50, 55 en 60 mm. De maat loopt op in stappen van 5 mm. Grotere maten van 65 tot 80 mm bestaan wel, maar die kom je in woningen zelden tegen.

Wat is het verschil tussen doornmaat en PC-maat?

De doornmaat meet je van de voorplaat tot het hart van het krukgat, dat is 50, 55 of 60 mm. De PC-maat meet je van het hart van het krukgat tot het hart van het cilindergat, dat is 55, 72 of 92 mm. De eerste bepaalt of het slot past, de tweede welk schild erop past.

Kan ik de doornmaat meten zonder het slot eruit te halen?

Ja, meet dan van de zijkant van de deur tot het midden van de kruk. Dat is dezelfde afstand, maar iets minder nauwkeurig omdat de voorplaat een paar millimeter verzonken in de deur ligt. Zit je op de grens tussen twee maten, haal het slot dan toch even eruit.

Moet ik de dagschoot omkeren bij het vervangen?

Alleen als de schuine kant de verkeerde kant op wijst. Die moet altijd richting het kozijn staan zodat de deur vanzelf in het slot valt. Bij de meeste insteeksloten haal je de schoot eruit, draai je hem om en zet je hem terug.

Heeft een loopslot een PC-maat?

Nee. Een loopslot heeft geen sleutel of cilinder, dus er is geen cilindergat en dus geen PC-maat. De doornmaat blijft wel belangrijk, want die bepaalt of het slot in de sparing van je deur past.

Wat als mijn doornmaat een afwijkende maat is?

Dan komt het slot waarschijnlijk uit het buitenland. Duitse en Franse sloten gebruiken soms andere standaardmaten. Je kunt de sparing laten uitfrezen naar een Nederlandse maat, maar vaak is een slot in dezelfde afwijkende maat bestellen eenvoudiger.

Tags: doornmaat doornmaat meten doornmaat slot insteekslot pc-maat slotsparing Technische kennis
