Hoe Werkt Een Espagnolet En Hoe Monteer Je Deze?

De werking en montage van een espagnolet

Een espagnolet wordt ook wel een draairoede of stangenslot genoemd. Dit type sluiting wordt veel toegepast bij dubbele deuren en ramen, zoals openslaande tuindeuren. Met één beweging vergrendel je de deur of het raam op meerdere punten tegelijk, wat zorgt voor gebruiksgemak én extra veiligheid. Maar hoe werkt een espagnolet precies? En hoe monteer je er zelf één?

Wat is een espagnolet precies?

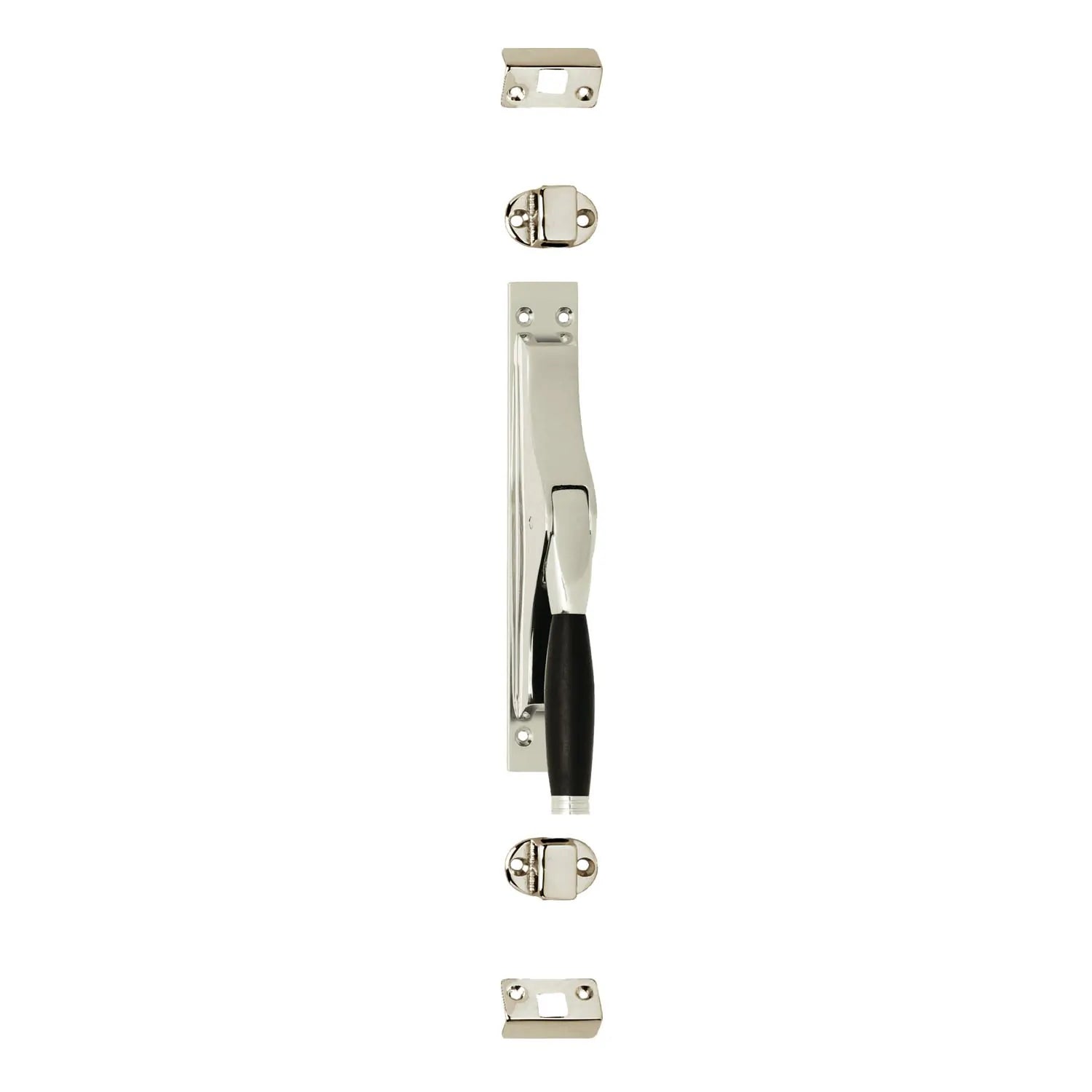

Een espagnolet is een mechanische sluiting waarbij een kruk, hendel of sleutel twee stangen tegelijk bedient:

• één stang naar boven
• één stang naar beneden

Deze stangen vallen in sluitplaten in het kozijn of de dorpel. Door de kruk te draaien of te heffen, worden beide stangen tegelijk vergrendeld of ontgrendeld. Technisch gezien is een espagnolet dus een hefboommechanisme dat verticale beweging omzet in een veilige meerpuntssluiting.

Espagnolet voor deuren en ramen: wat is het verschil?

Er bestaat een verschil tussen espagnoletsluitingen voor deuren en voor ramen.

• Deurespagnolet (pompstangenslot): Wordt gebruikt bij openslaande deuren. Deze heeft meestal lange boven- en onderstangen en wordt vaak bediend met een hendel of hefboom.
• Raamespagnolet (krukespagnolet): Is compacter uitgevoerd en heeft kortere stangen. Wordt meestal bediend met een halfkruk of kruiskruk.

Hoewel de werking hetzelfde is, verschillen de afmetingen en montagepunten.

Hoe bedien je een draairoede?

Het bedienen van een espagnolet is eenvoudig:

• Je draait of heft de kruk
• De bovenstang schuift omhoog in het kozijn
• De onderstang schuift omlaag in de dorpel

Zo wordt het raam of de deur op twee punten tegelijk vergrendeld. Sommige espagnoletsluitingen zijn ook afsluitbaar met een sleutel voor extra veiligheid.

Hoe monteer je een espagnolet?

Een espagnolet monteren is een prima doe-het-zelfklus, mits je zorgvuldig werkt en goed meet. Hieronder leggen we het stap voor stap uit.

Op welke hoogte monteer je een espagnolet?

Voor deuren geldt meestal:

• Harthoogte: ± 1050 mm
• Afstand tot kopse kant van de deur: ± 50 mm

Bij een stolpnaalddeur monteer je de espagnolet altijd op de deur die in de stolp valt. Let goed op dat je schroeven niet in het glas terechtkomen. Teken de positie van:

• de espagnoletbehuizing
• de schroefgaten
• de boven- en onderstangen

Lengte van de stangen bepalen

Meet nu:

• de afstand van de onderzijde van het slot tot de dorpel
• de afstand van de bovenzijde van het slot tot het bovendorpel

Tel bij beide metingen 50 mm op. Dit is nodig om de stangen goed in de sluitplaten te laten vallen. Zaag of slijp de stangen vervolgens op maat.

Draairoede bevestigen op de deur

• Plaats de stangen in het stangenslot
• Zorg dat de kruk of hendel in gesloten stand staat
• Schuif de geleiders over de stangen
• Open de kruk en schroef de espagnolet vast

Let erop dat de stangen kaarsrecht lopen. De geleiders plaats je:

• 50 mm van de bovenste dorpel
• 50 mm van de onderste dorpel

Heb je meerdere geleiders? Plaats deze gelijkmatig verdeeld.

Sluitplaten monteren

Sluitplaten monteer je in het kozijn:

• Sluit de espagnolet voorzichtig
• Markeer waar de stangen het kozijn raken
• Boor de gaten ongeveer 12 mm diep
• Schroef de sluitplaten vast

Test daarna of de stangen soepel in- en uitschuiven. Werkt alles goed? Dan is de montage geslaagd.

Raamespagnolet monteren

Een raamespagnolet monteer je op vrijwel dezelfde manier. Omdat ramen kleiner zijn:

• Plaats je de geleiders dichter bij elkaar
• Monteer je de kruk meestal in het midden van het raam

De werkwijze blijft verder gelijk.
