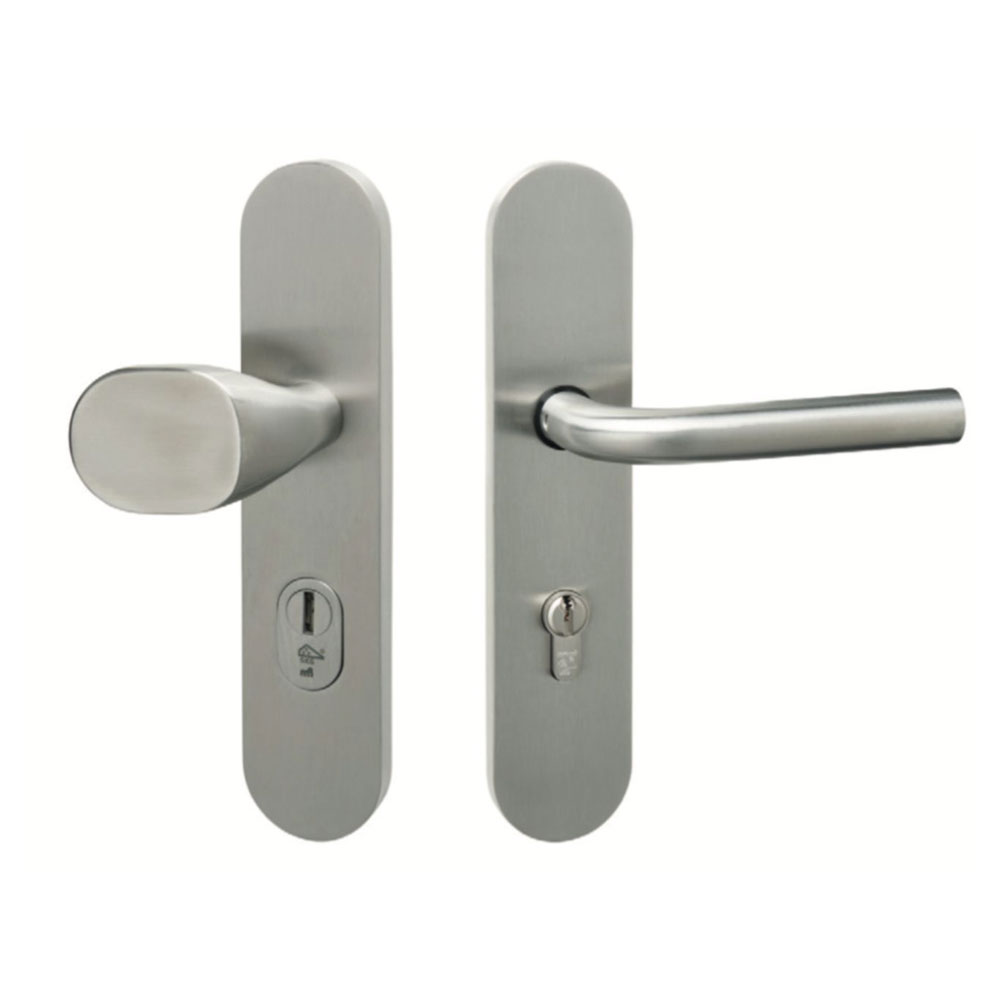

Hafi Veiligheidsbeslag – Model 201 kruk/greep met kerntrekbeveiliging RVS

• Kerntrekbeveiliging, zodat de cilinder optimaal beveiligd is tegen inbraak
• Toepasbaar op hout, kunststof of metalen deuren
• SKG*** gecertificeerd
• Hoogwaardige HAFI RVS deurkruk uit de Private line collectie      Duitse Kwaliteit
• Zeer stevige afgeronde schilden in geborsteld RVS
• Buitenschild is 15mm dik Binnenschild 10 mm dik

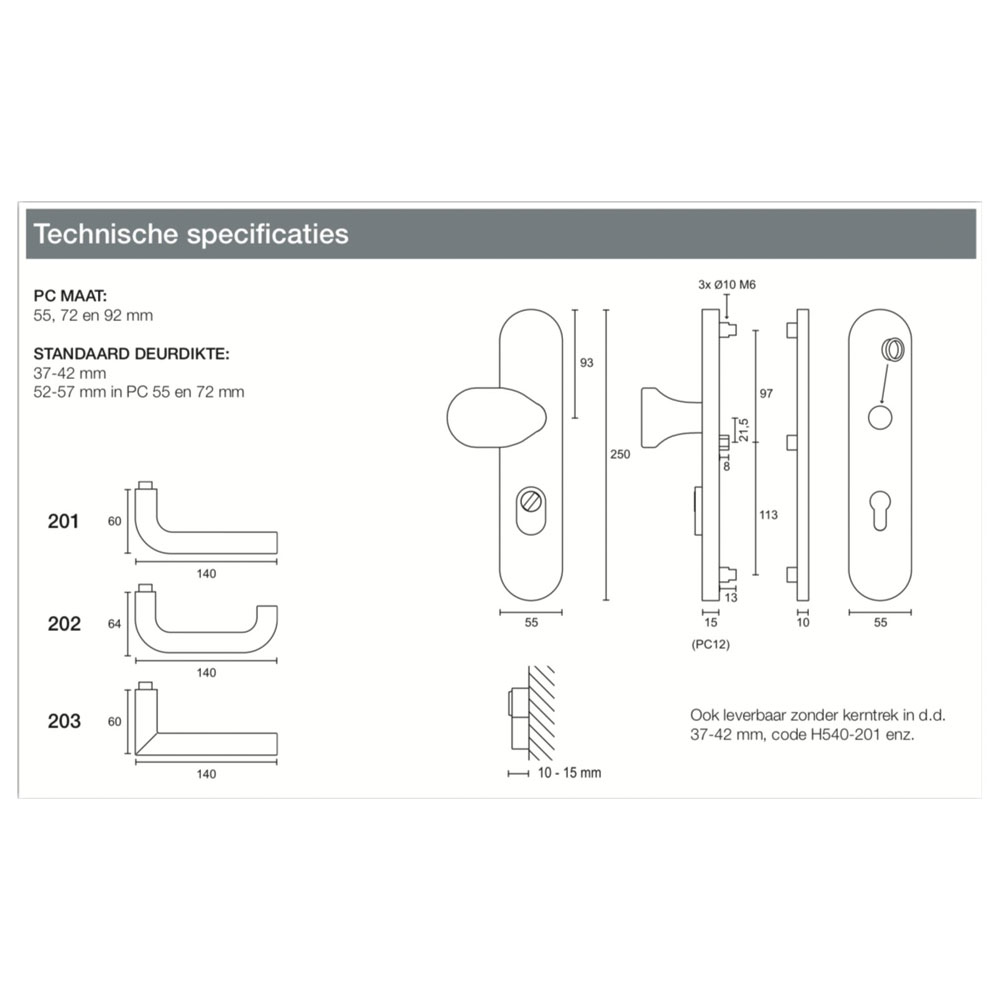

• afmeting schilden 250 mm hoog en 55 mm breed
• Voorzien van stalen onderschilden met over constructie met vaste nokken in de deur voor extra stevigheid
• Gemakkelijk te monteren met bijgeleverde mal, zie montagehandleiding hier onder
• Kwaliteit ontworpen voor Utiliteitsbouw, kantoren en openbare gebouwen
• Zeer Hoge corrosiebestendigheid
• Onzichtbare bevestiging
• Geschikt voor verschillende deurdiktes
• Standaard massieve vol- vierkantstift 8 x 130mm
• Duitse kwaliteit, 5 jaar garantie

Wat is kerntrekbeveiliging

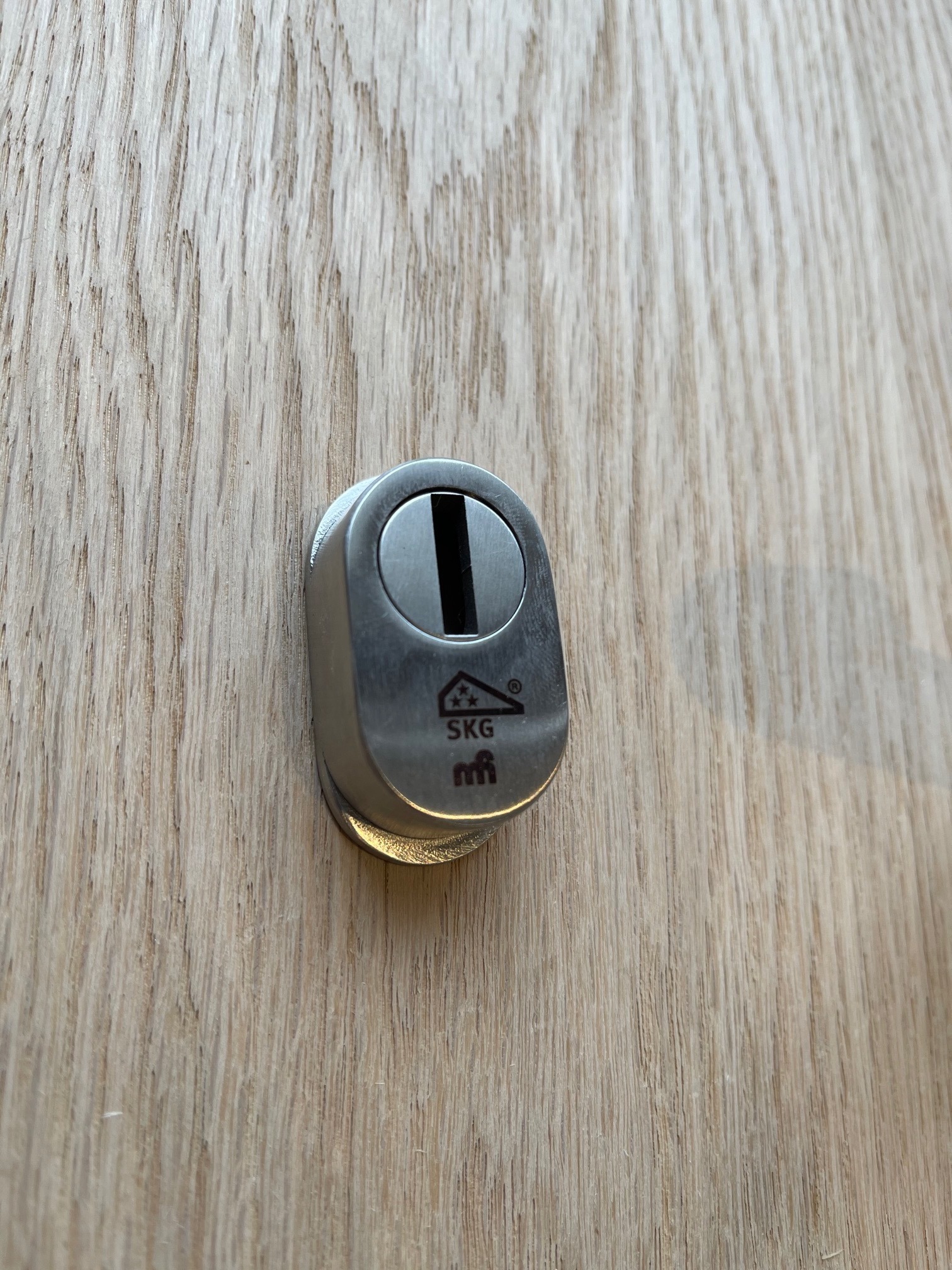

Dit model is voorzien van “kerntrekbeveiliging”, Hiermee wordt manipulatie door middel van uittrekken van de kern of afbreken van de profielcilinder voorkomen. Het kerntrekgedeelte is zo ontworpen dat het toepasbaar is op elk type euro-profielcilinder. Het heeft een verende constructie zodat het altijd tegen het cilinderhuis word geduwd en daardoor geen belemmering ondervindt tijdens het gebruik van de sleutel, van welk merk dan ook.

Hafi deurbeslag

Het Duitse HAFI levert al vele jaren hoogwaardige beslagen voor deuren en ramen. Kwaliteit en Design staan hierbij voorop. M6 bouten die door de deur heen gaan zorgen ervoor dat het beslag niet gaat schuiven op de deur. De bevestiging is volledig uit het zicht dankzij een stalen onderconstructie waar zeer stevige geborstelde RVS overzet platen over heen komen

De HAFI Private line collectie voldoet aan Gebruikersklasse 4/7 classificatiesleutel EN 1906:2012. Dit wil zeggen dat het geschikt is voor kantoren en openbare gebouwen en getest is op 1.000.000 bewegings cycli. Voldoet aan classificatiesleutel EN 1906:2012

Montage Hafi veiligheidsbeslag kruk/greep

Kruk / Greep beslag word voornamelijk gebruikt voor voordeuren. Het beslag heeft aan de buitenzijde een vaste greep, hiermee kan de deur dus niet geopend worden en aan de binnenzijde een kruk waar u de deur mee kunt openen.

Stap 1: Controleer eerst of u het juiste type met de juiste afmetingen hebt

• klopt het model met wat we nodig hebt voor de deur dus kruk/kruk of kruk/ greep ?
• klopt de PC maat ( PC 55 , PC 72 of PC92 ) ?
• Klopt de deurdikte? We hebben verschillende sets die passen bij uw deurmaat!
• Klopt de cilinderlengte welke in de deur zit ? De cilinder moet aan de buitenzijde van de deur minimaal 10 mm en maximaal 15 mm uitsteken, aan de binnenzijde van de deur moet de cilinder ook minimaal 10 mm uitsteken en maximaal 15 mm ( binnenblad is 10 mm dik )

Stap 2: voorbereidingen schilden kruk/greep

• We kunnen het beslag voor zowel een links als rechtsdraaiende deur gebruiken
• U dient van te voren voor de montage de greep vast op het schild te bevestigen

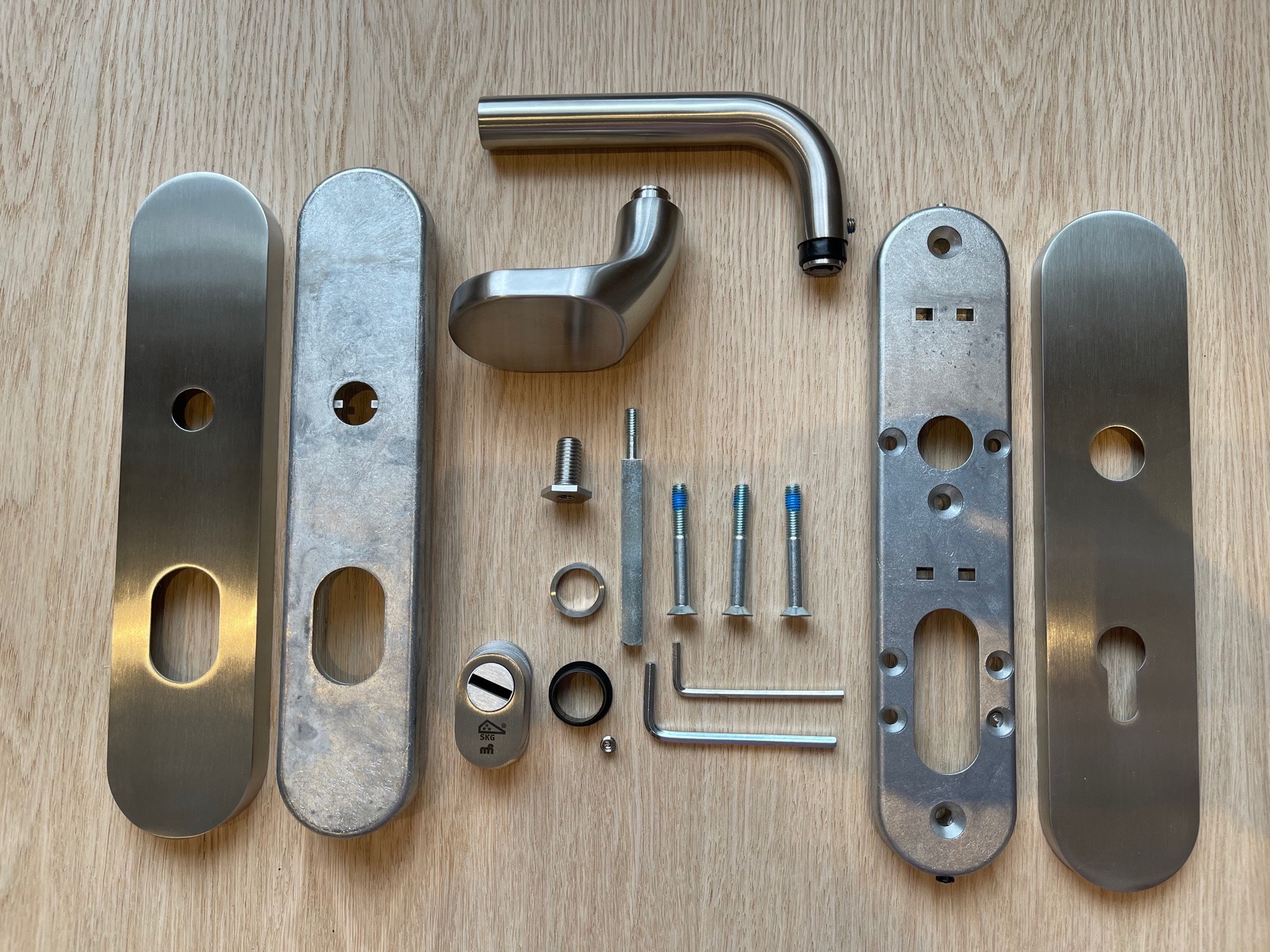

• U pakt het onderschild van de buitenzijde ( dit is het zware schild waar de kerntrekbeveiliging in moet, met schroefnokken aan de achterzijde)
• U schuift over dit schild de rvs afwerkkap
• U zet de greep er op in de juiste stand welke u wilt, links of rechts u heeft maar 2 opties
• Aan de achterzijde van het schild legt u eerst de bijgeleverde rvs ring om het uiteinde van de greep
• U draait nu de bijgeleverde grote schroef in de greep waarmee u de greep aan het schild vastklemt. Let er hierbij op dat de uitsparingen van de greep goed in de palletjes vallen
• U draait deze zeer stevig aan.
• Nu draait u de bijgeleverde vierkantstift met de schroefdraad in de moer waar u de greep mee heeft vastgezet. U kunt deze afhankelijk van de deurdikte verder of minder ver in en uit draaien. Let wel op dat deze er minimaal zover in zit dat de schroefdraad niet meer zichtbaar is
• het buitenschild is nu klaar voor gebruik

Stap 3: Daadwerkelijke montage kruk/greep beslag

• Het slot zit reeds in de deur, als dit niet zo is eerst het slot plaatsen en dat goed vast schroeven
• Daarna plaatst u de cilinder in het slot, u let er op dat deze binnen en buiten minimaal 10 en maximaal 15 mm buiten de deur uitsteekt
• u schroeft de cilinder vast met de cilinderbout

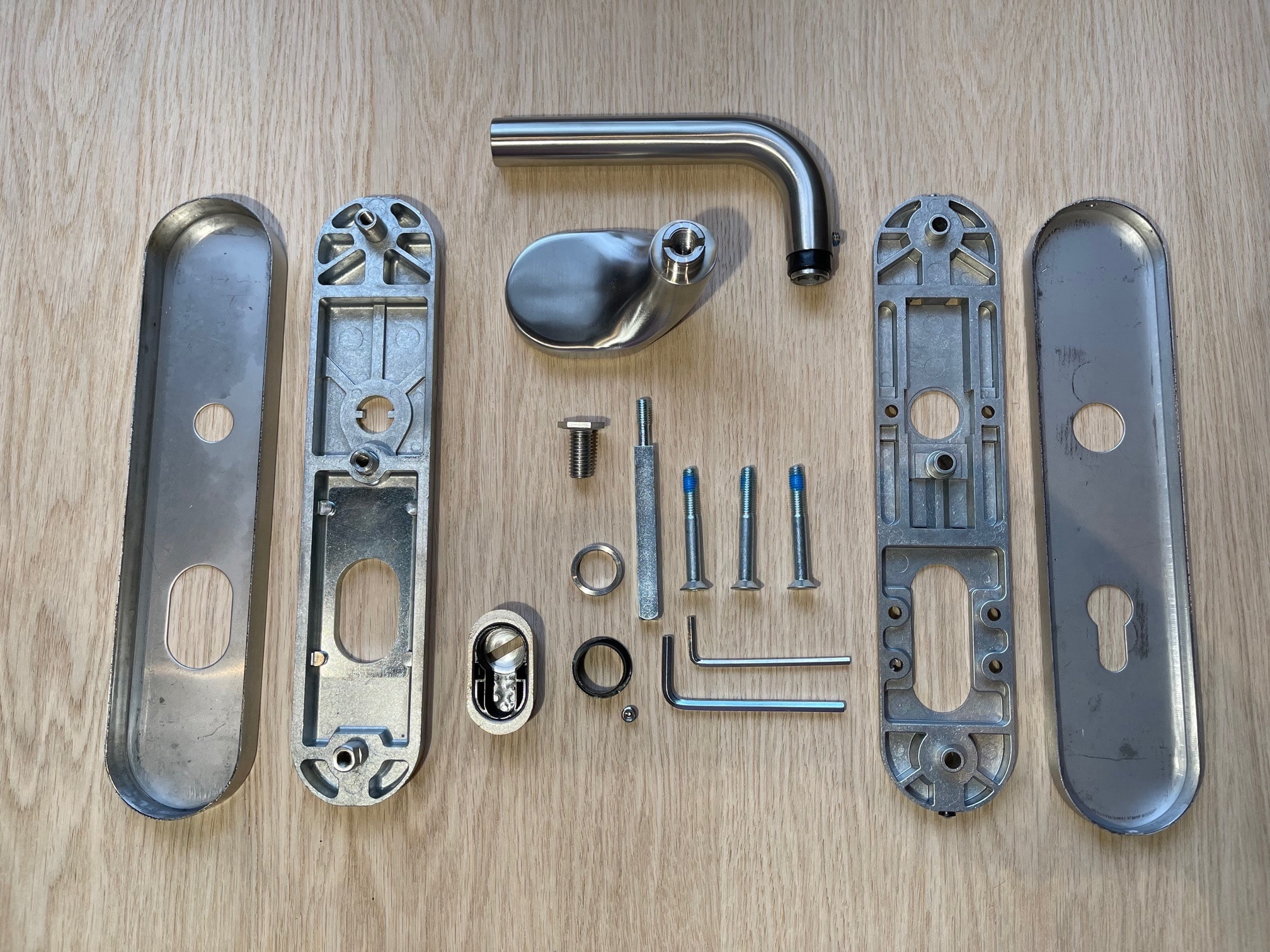

• In de doos zit een papieren mal waarmee u het beslag kunt monteren
• U pakt de mal, snijd de cilinder en vierkantstift uit en plaatst deze over de cilinder. Let hierbij op de juiste pc maat en dat het vierkante krukgat exact overeen komt met het krukgat in de deur. Hiervoor is het ook raadzaam om er even een krukstift in te steken
• U tekent nu aan beide zijden van de deur de 3 gaten af welke u in de deur moet boren
• U haalt de vierkantstift, de cilinder en het slot uit de deur
• U boort nu de gaten met een boor van 11 mm op de afgetekende plekken vanuit beide zijden tot het midden ( hart ) van de deur
• U maakt het slot gat goed schoon en plaatst het slot en de cilinder terug. Schroef deze weer goed vast

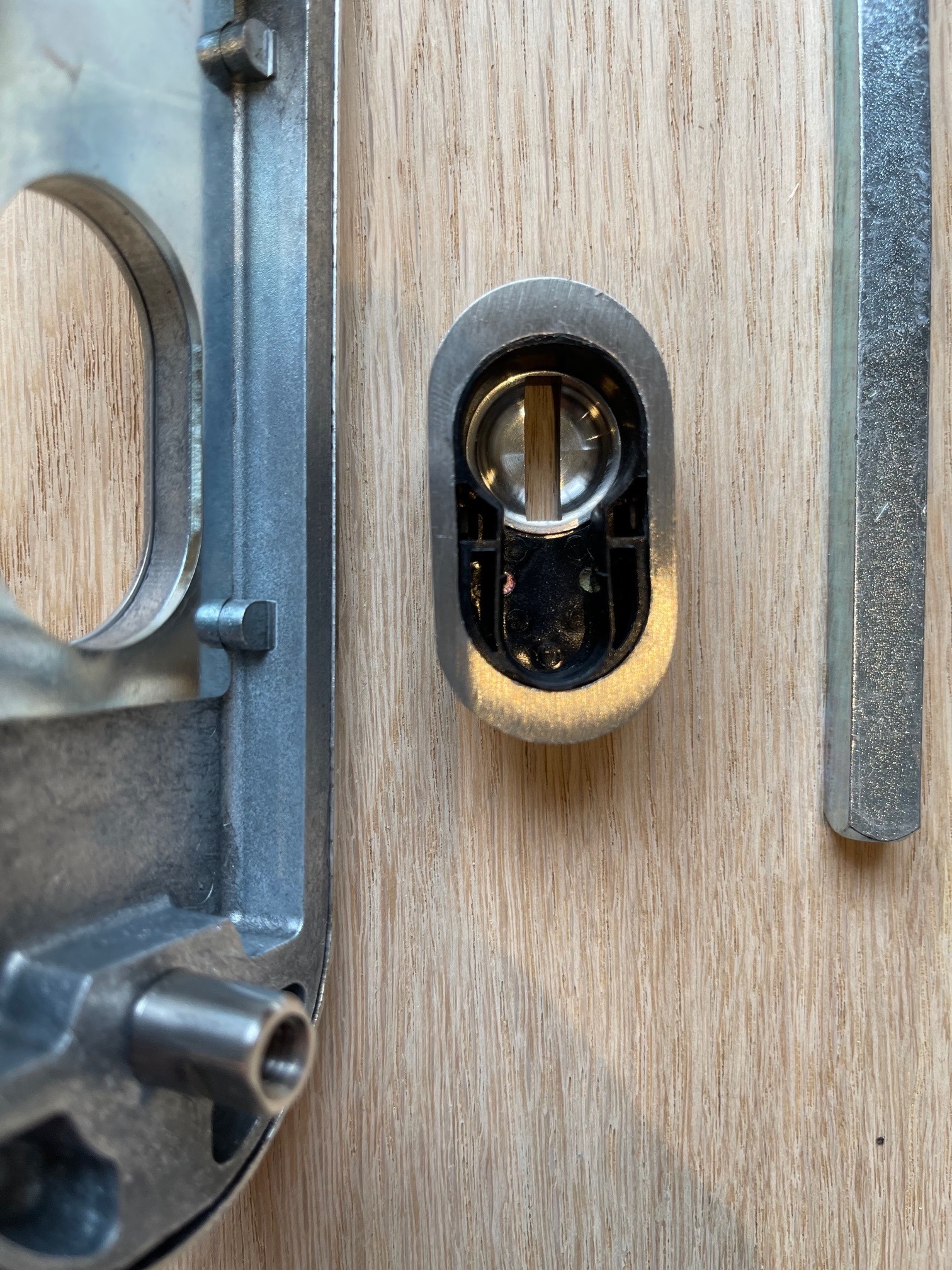

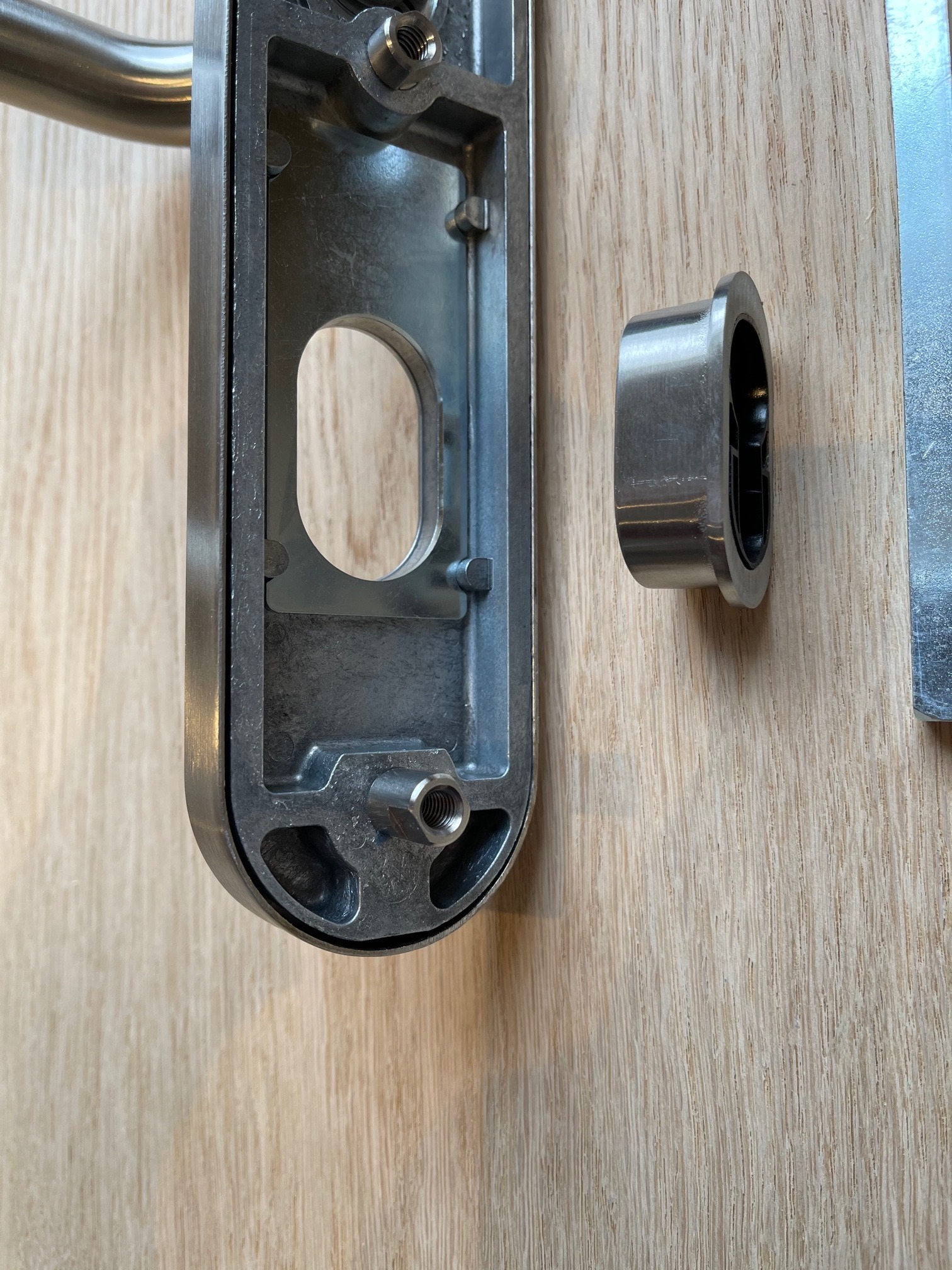

• Schuif nu het kerntrek rozet aan de buitenzijde van de deur over de cilinder en druk dit goed tegen de cilinder aan

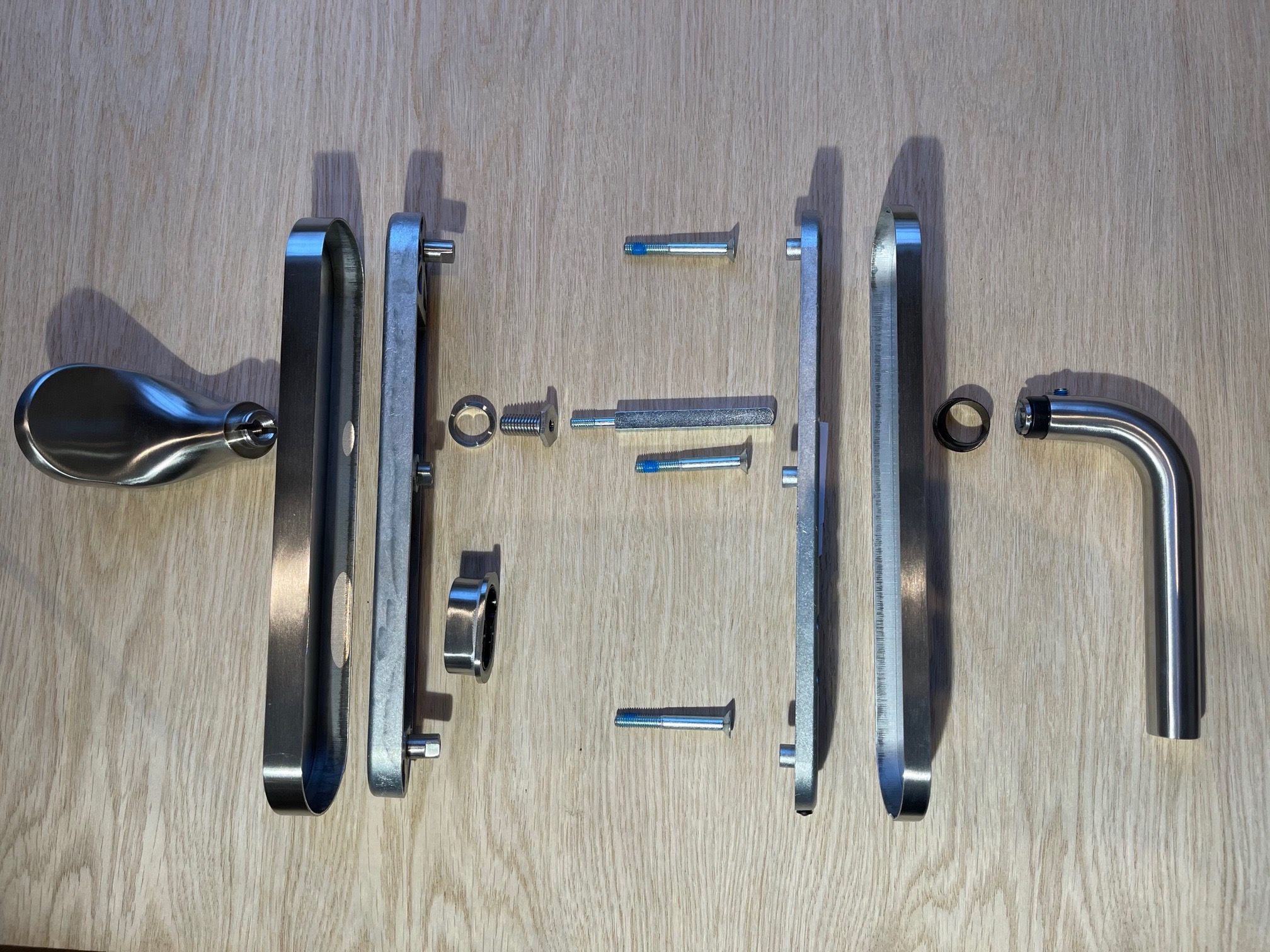

• schuif nu het buitenschild met greep op de deur, de vierkantstift gaat door de deur heen en hij schuift over het kerntrek rozet heen.
• LET OP, dit opschuiven van het buitenschild moet makkelijk gaan, hij moet zonder hard te duwen netjes tegen de deur aan schuiven. Gaat dit niet gemakkelijk kijk dan waar hij klemt en zorg dat hij daar ruimte krijgt dat hij zonder te klemmen er op kan
• Schroef nu vanuit de binnenzijde het binnen onderschild met de 3 bijgeleverde bouten vast. let hierbij op dat u deze goed recht houd, dat ook deze niet klemt en schroef ze stevig aan maar vast is vast.
• Nu schuift u eerst de RVS binnenplaat over de onderplaat heen
• dan stopt u de zwarte nylon ring in het krukgat en duwt u vervolgens de kruk er stevig op
• U bent nu op het punt gekomen om te testen of de kruk en cilinder goed werken. doe de kruk naar beneden, de dagschoot moet nu gemakkelijk open gaan zonder dat hij blijft steken, dit doet u ook met de cilinder, deze moet makkelijk draaien. wanneer het niet goed werkt draai dan de bouten wat los en schuif met de schilden net zolang tot deze fijn en goed werken, draai dan de bouten weer aan, plaats het rvs binnenschild terug, doe de nylon ring er in en schuif de kruk er op
• Nu gaat u de kruk met de bijgeleverde inbus sleutel vastschroeven op de vierkantstift. Druk hierbij de kruk stevig tegen de deur en draai de inbusbout aan, dit voorkomt dat er speling op de kruk komt
• Controleer nog een keer of alles goed werkt en dan bent u klaar

Mocht u problemen ondervinden met de montage neem dan contact op met ons en wij proberen het u zo goed mogelijk uit te leggen.
